Chapter 3. Graphical Models

안녕하세요, 가짜연구소 Causal Inference 팀의 홍성철입니다.

Introduction to Causal Inference 강의의 세 번째 챕터이며, 해당 챕터에서 다루는 내용은 아래와 같습니다.

Contents

• Graphical models란 무엇인가요?
• Bayesian Networks
• Causal Graphs
• Basic building blocks of graphs
• D-separation

◦ 강의 영상 링크 : Chapter 3 - Graphical Models

    작성된 내용 중 개선점이나 잘못된 부분이 있다면 댓글로 알려주세요!

(1) Graphical models란 무엇인가요?

Probabilistic graphical models, which provides a mechanism for exploiting structure in complex distributions to describe them compactly, and in a way that allows them to be constructed and utilized effectively.
"Probabilistic Graphical Models : Principles and Techniques" (2009, Daphne Koller & Nir Friedman)

• 정의 : 데이터(확률변수)간의 구조를 파악해서 복잡한 분포를 compact하게 표현할 수 있는 방법입니다.
• 목표 :

◦ 확률 변수간의 구조 표현 : 인과관계 (방향성) or 상관관계
◦ 복잡한 분포를 표현 : 확률 변수들간의 결합확률분포 (Joint Distribution)
◦ Compact하게 표현 : 분포를 구성하는 Parameter의 수를 줄이는 방식으로 표현

• Graph 정의 : Graphical model을 통해 변수들간의 구조를 시각화한 방법이 Graph 입니다. (Chapter 3에서는요!)

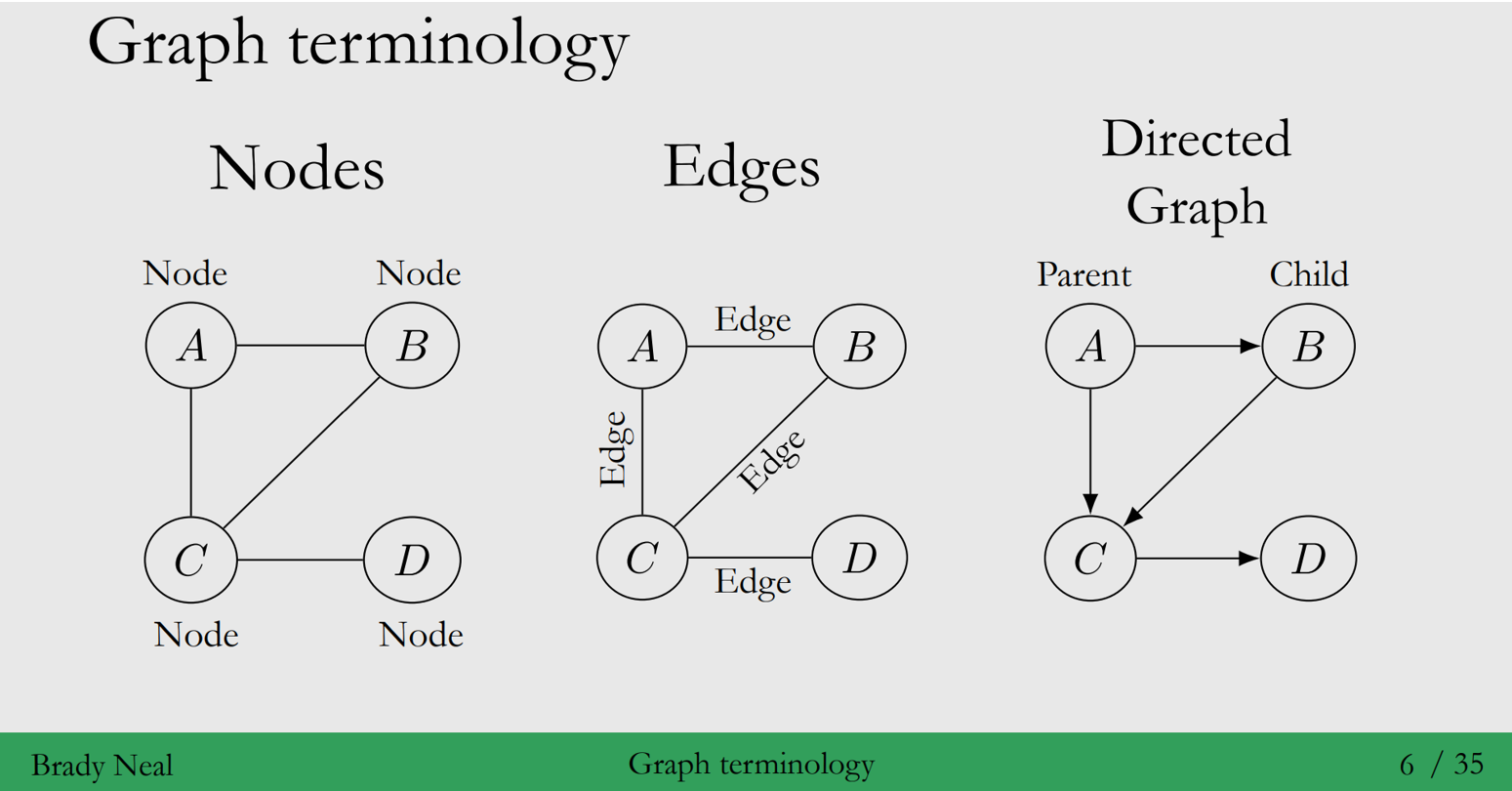

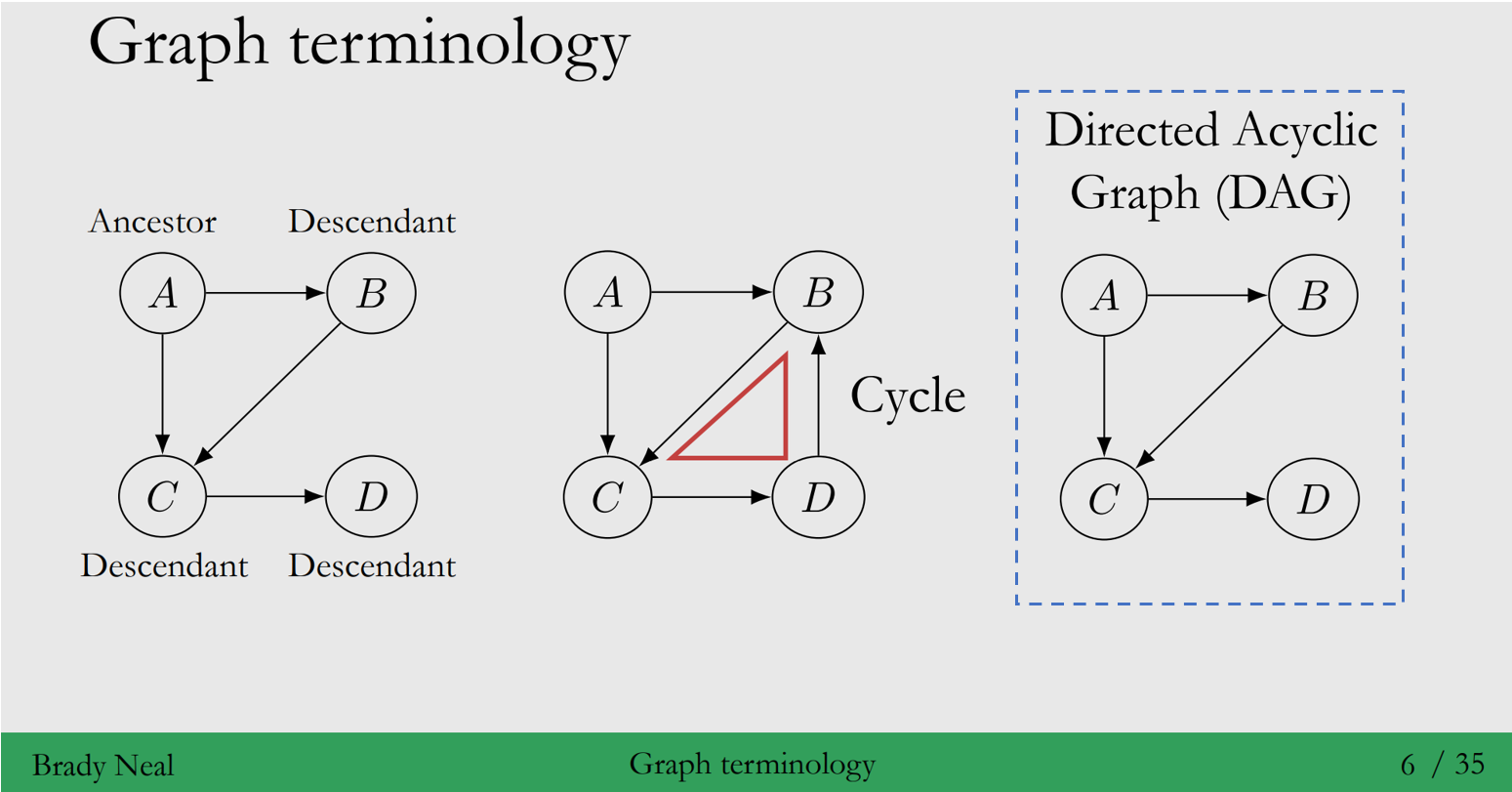

• 용어 정리 (Graph Terminology)

◦ Graph : 수학적으로 Node와 Edge의 집합입니다. < $G=(V,E)$ >
◦ Node (Vertex) : Graph에서 주로 변수들을 나타냅니다.
◦ Edge (Link) : Graph에서 변수들간의 관계를 나타냅니다.
◦ 그래프 방향성 여부에 따라 2가지 형태가 존재합니다.
    1) Undirected Graph : 아래 Nodes와 Edges 그림 처럼 방향성이 없는 그래프
         - 예시 : Markov Random Fields, Boltzmann Machine
    2) Directed Graph : 아래 오른쪽 그림처럼, 화살표가 존재하는 그래프
         - 예시 : Bayesian Networks, HMM (Hidden Markov Models), Latent Variable Models

◦영향을 주는 Node이면 Parent (Ancestor)이고, 받는 Node는 Child (Descendant)라고 정의합니다.

◦ DAG (Directed Acyclic Graph) : Directed graph에서 cycle이 존재하는 경우가 있지만,
    DAG는 cycle이 없는 방향성 그래프에 해당 합니다.
     → Cycle이 있는 경우, Causal Inference에서 다루기 까다로워, 해당 강의에서는 DAG만 다룰 예정입니다.

(2) Bayesian Networks

• 위에서 설명드린 것 처럼, 방향성 그래프에 속하는 Bayesian Networks에 대해서 알아보도록 하겠습니다.
• 정의 : 변수 집합의 Dependency 구조와 결합확률분포를 인수분해 방식 (Factorisation)을 통해, 효과적으로 나타내는 Probabilistic graphical models 입니다.
• 활용 : DAG가 Bayesian Networks에 속하므로, Causal Model을 활용할 때 사용할 수 있습니다..!

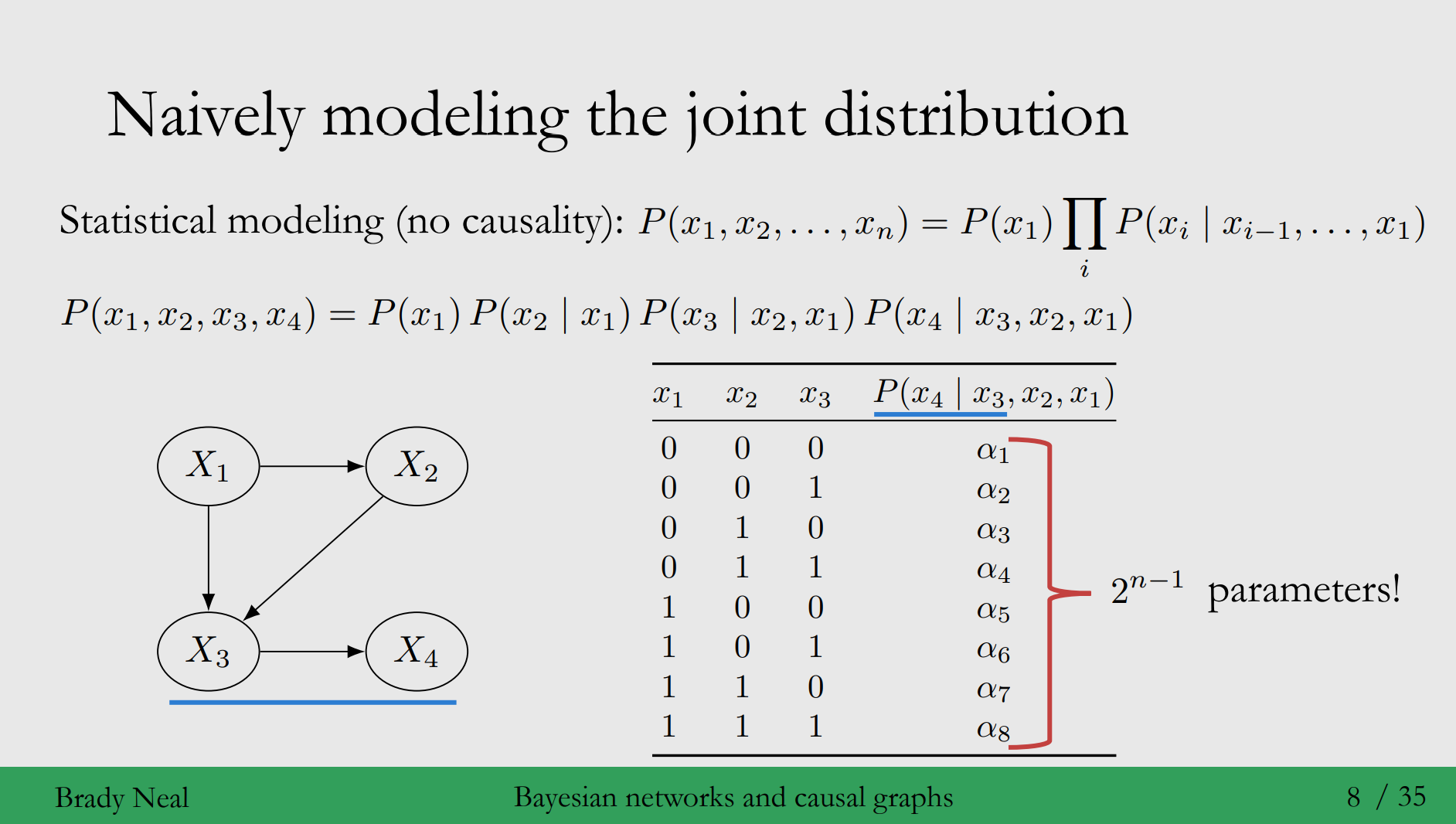

• Joint Distribution 표현 방법 :

◦ 변수간의 관계 (association)를 모른다면, 확률 연쇄법칙을 사용해서 다음과 같이 조건부 분포들의
    (coditional distribution) 곱으로 결합분포를 표현할 수 있어요.
   - $p(x_1,\dots ,x_n)=p(x_1)\prod _{i=2}^{n}p(x_i|x_{i-1},\dots ,x_1)$

◦  만약 $x_i,i=1,\dots ,n$ 가 이항(binary) 변수라면, $p(x_i|x_{i-1},\dots ,x_1)$은 $2^{i-1}$ 개의 모수가 필요해요.
     → 결론적으로 조건부 확률에서 조건으로 주어지는 변수가 많아지면 모수가 지수적으로 증가하게 됩니다.


◦  필요없는 변수는 고려하지 말고 영향을 주는 변수만을 골라서 조건으로 준다면, 고려해야하는 경우가 적어지므로
     필요한 모수가 적어질 것입니다..!
   - 아래 예시에서 $(x_1,x_2,x_3)$가 주어지는 경우, $x_4$ = 1(or $x_4=0$)인 확률, 즉 $p(x_4|x_3,x_2,x_1)$만
     정하면 나머지 확률은 $1-p(x_4|x_3,x_2,x_1)$로 자동으로 정해지게 됩니다.
     → 따라서, 각 $(x_1,x_2,x_3)$ 경우에 1개의 모수만을 필요로 하게 됩니다.

◦  다음 내용에서는 확률 분포의 조건부 독립에 대한 가정에 대해 알아보도록 하겠습니다~!

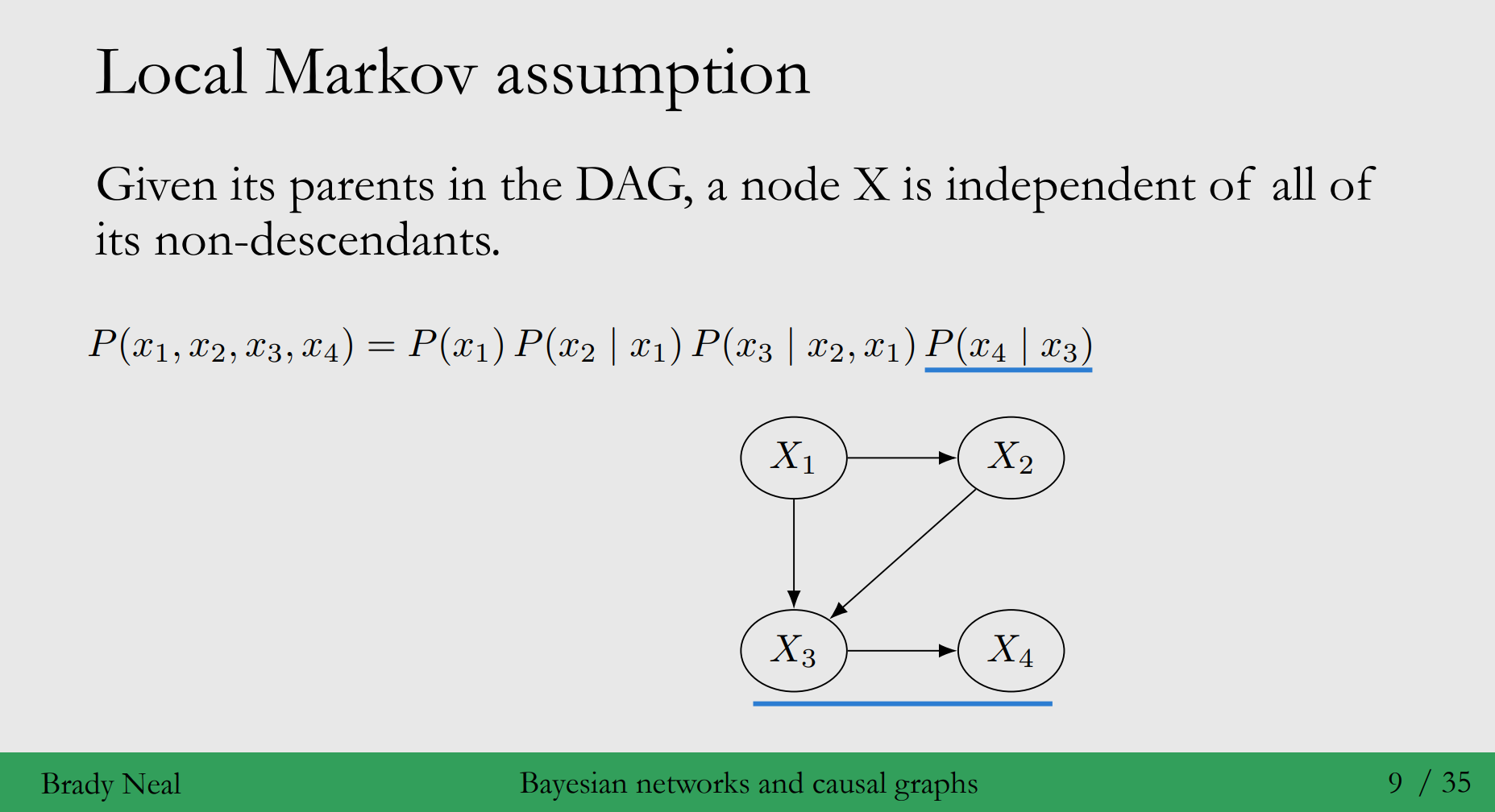

• Local Markov Assumption

◦ 정의 : DAG의 Parent가 주어지면, 노드 X는 나머지 descendants가 아닌 노드들과 독립
◦ 목적 : Conditional probability를 단순하게 만들기 위해서 입니다..!
    (마치, Markov chain에서 현재 $t$시점의 확률분포가 이전 $(t-1)$ 시점에만 의존하는 것을 생각하면,
    이해가 조금 쉬울 것 같습니다! - $P(X_t|X_{t-1},\dots ,X_1)=P(X_t|X_{t-1})$ )
◦ 기대효과 : 결합분포에서, 조건으로 주어지는 변수가 줄어 고려해야하는 모수가 줄어들게 됩니다!
    → $P(x_1,\dots ,x_4)=P(x_1)P(x_2|x_1)P(x_3|x_2,x_1)P(x_4|x_3)$

◦ 예시 : 아래 그림에서 $X_4$는 $X_3$가 조건으로 주어진다면 나머지 변수들과는 조건부 독립이에요.
    → $P(X_4|X_3,X_2,X_1)=P(X_4|X_3)$

◦ 직관 : "지능 → 성적 → 장학금 수여" 이라는 DAG를 생각해봅시다.
    - 만약 어떤 학생의 성적을 안다면, 그 학생의 지능을 몰라도 장학금을 수여여부를 알 수 있게 됩니다..!
      $P(장학금|지능,성적) = P(장학금|성적)$

• Bayesian Network Factoriation (Chain rule for Bayesian networks)

◦ 정의 : 확률분포 P와 DAG인 G가 주어졌을 때, G에 따른 P의 Factorisation은 아래와 같습니다.
    $p(x_1,\dots ,x_n)=\prod _{i=1}^{n}p(x_i|P{a}_i)$
◦ Local Markov assumption ⟺ Bayesian network factorization
    → 위에서 배운 Local Markov assumption과 Bayesian network factorization은 같아요!
       (해당 부분에 대한 증명은 Probabilistic Graphical Models 책의 Chapter 3 참고 부탁드립니다)
◦ Local Markov assumption의 한계 : 독립성(독립, 조건부 독립,...)에 대해서만 정보를 제공합니다.
    → 인접한 Node에 대해서, 종속성 (Dependence)에 대한 보장을 하기 위해서는 조금 더 강한 가정이 필요해요!
    → 그러면 Minimality assumption에 대해 배워보겠습니다.

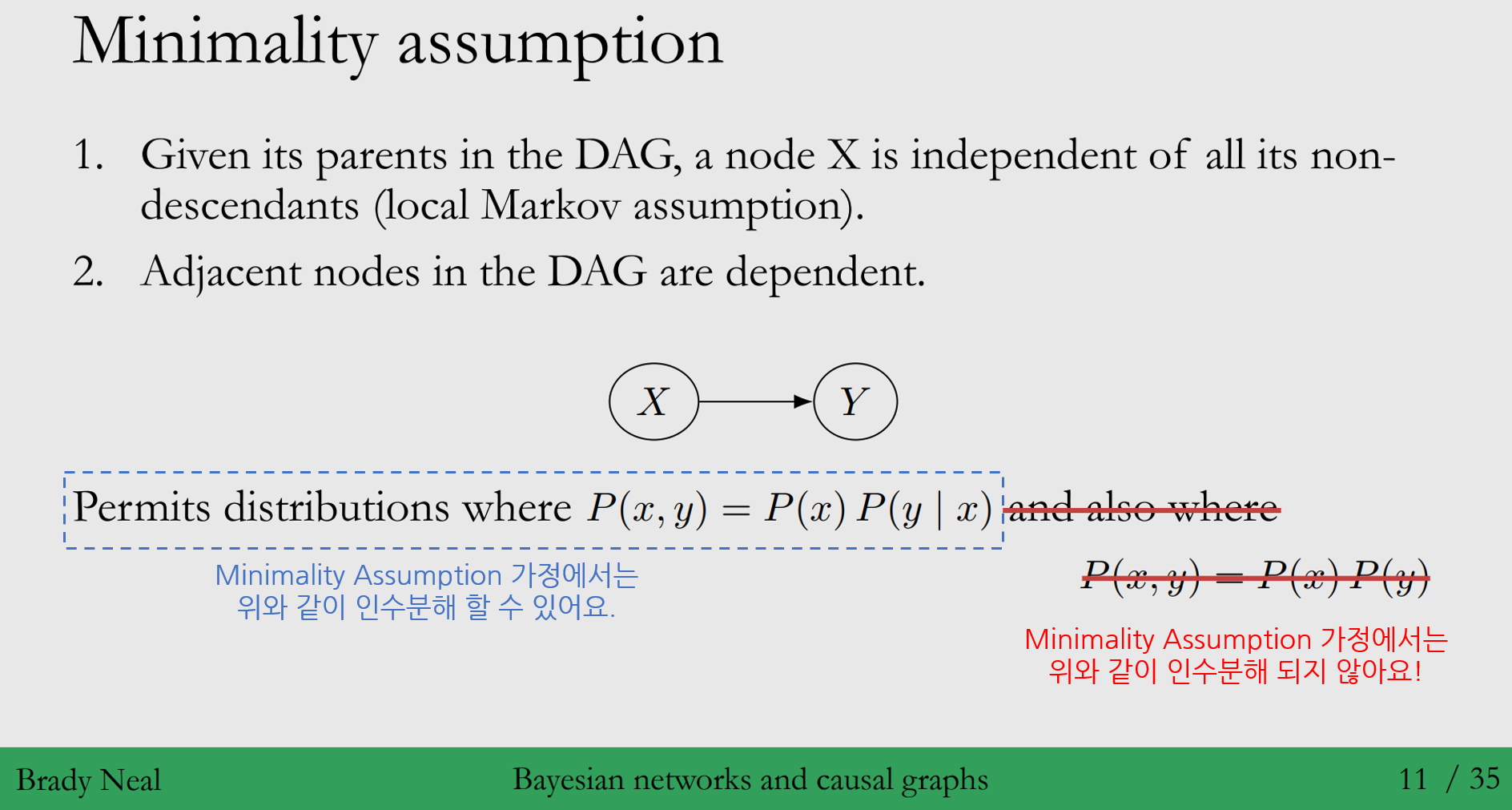

• Minimality assumption

◦ 정의 : 해당 가정은 2가지 부분으로 구성되어 있습니다.
    - Local Markov assumption
    - Adjacent nodes in the DAG are dependent (DAG에서 인접한 노드들은 의존적이다)
◦ 차이점 : Local Markov assumption과 비교
    - 연결된 노드 X와 Y가 있다고 가정해봅시다.
    - Local Markov assumption만 있는 경우, 노드 $X$와 $Y$가 있는 경우 $P(x,y)=P(x)P(y|x)$ 뿐만 아니라,
      $P(x,y)=P(x)P(y)$ 형태도로 인수분해가 가능합니다. (노드 $X$와 $Y$가 독립)
    →  그러나, Minimality assumption에서는 추가적인 독립성 가정을 허용하지 않아요.
         (그래서 해당 가정에서는 $P(x,y)=P(x)P(y)$에 대해 이야기할 수 없어요)

(3) Causal Graphs

• 위에서 다룬 부분은 DAG의 연관성에 (Association) 대한 부분을 다루었습니다.
  그러나, 저희가 다뤄야할 인과성에 (Causation) 대해서는 추가적인 가정이 필요해요 (Causal assumption)
• Causal Graphs  : Bayesian Networks + 인과성 가정(Causal Edges Assumption)

1) What is a cause?
    ◦ 만약 변수 Y가 변수 X의 변화에 ​​따라 변할 수 있다면, X는 Y의 원인이라고 합니다.


2) (Strict) Causal Edges Assumption
    ◦ Directed graph에서, 모든 부모(parent) 노드는 모든 자식(children) 노드의 직접적인 원인입니다.
    → Minimality assumption의 2번째 가정이(Adjacent nodes in the DAG are dependent)
        자연스럽게 strict causal edges assumption으로 연결되며, 부모는 자식의 cause라고 특정하는 가정입니다.


3)  Q : 그러면 Strict하지 않은 가정도 있는 건가요? (non-strict assumption)
     A : 네! 그런데, 우리가 공부할 내용에 대해서는 strict 가정을 만족하는 DAG에 대해서만 다룰 예정이에요

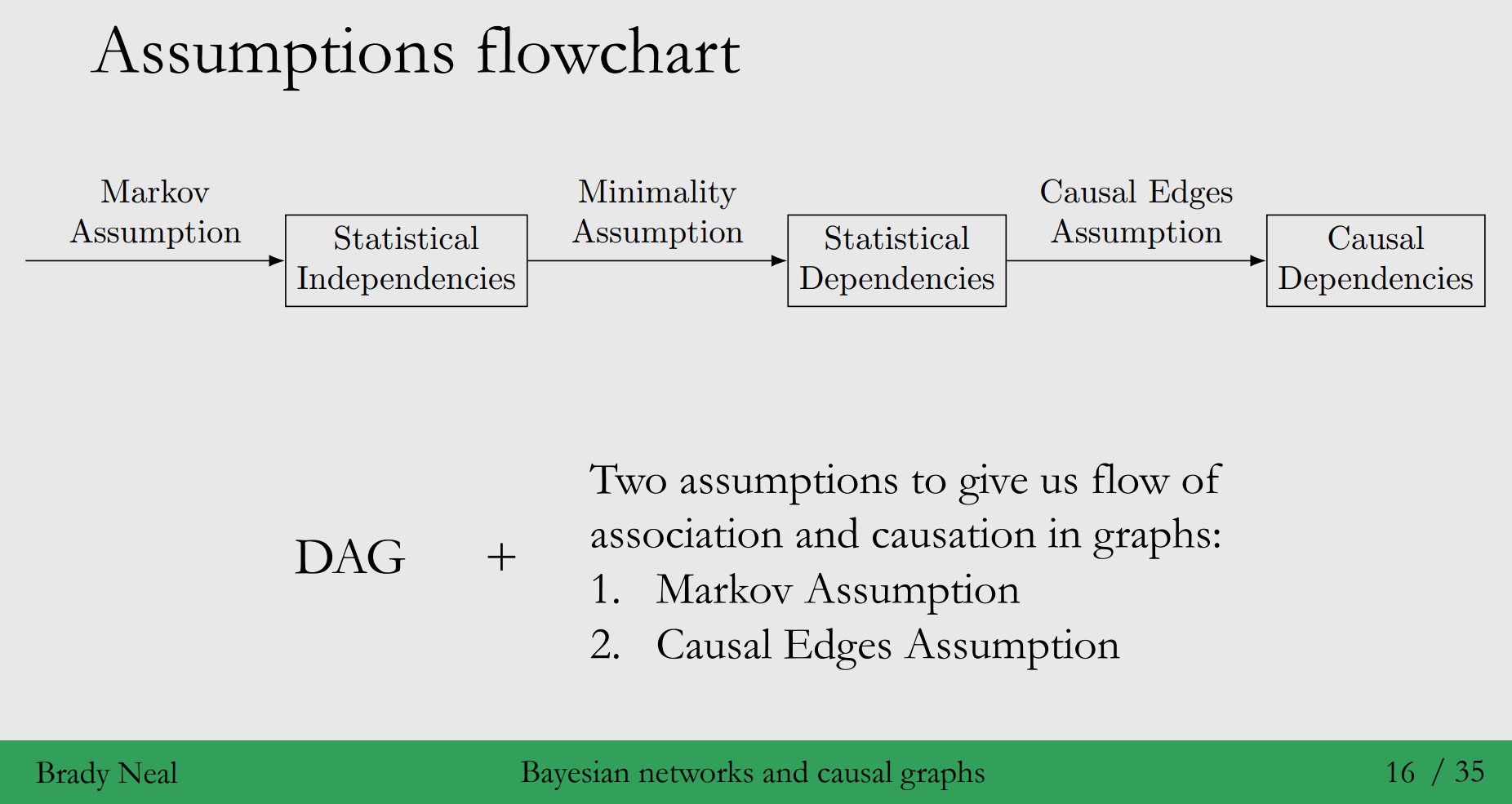

• Assumptions Flowchart : DAG의 Causal dependencies를 파악하기 위해서 2가지 가정을 배웠습니다!

1) Markov Assumption
    : DAG의 부모 노드가 주어지면, 노드 X는 나머지 descendants가 아닌 노드들과 독립

2) Causal Edges Assumption
    : Directed graph에서, 모든 부모 노드는 모든 자식 노드의 직접적인 원인
     → 해당 가정은 Minimality Assumption을 내포하고 있어, 위에 Markov Assumption으로 나타냈습니다.

(4) Graphical building blocks

• DAG에서 그래프를 이루는 구성요소와 흐름에 대해서 배워보려고 해요.

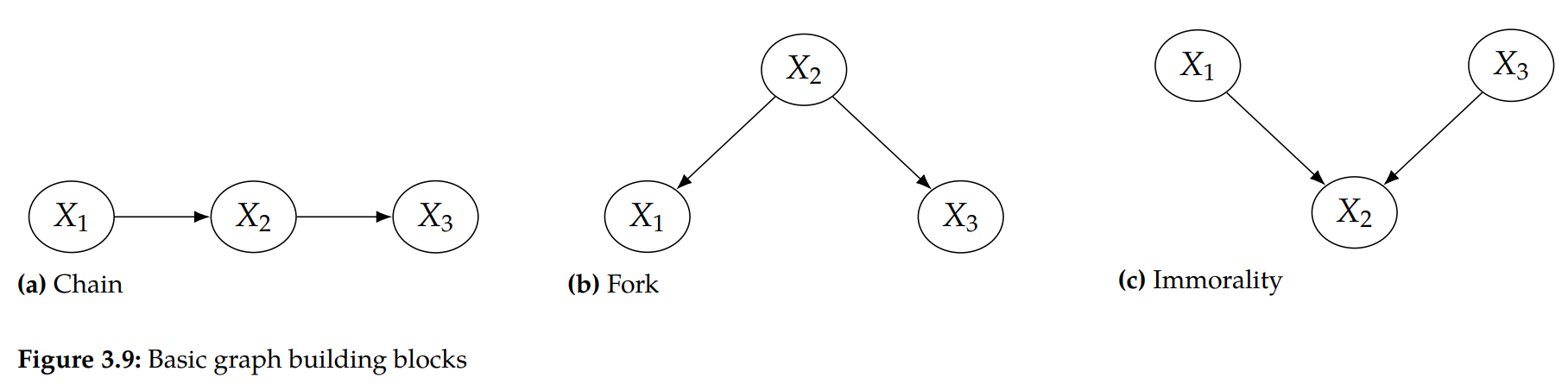

• 그래프의 최소 구성 요소 (D-separation 요소)는 Chain, Fork, Immorality 이렇게 3가지로 이루어져 있습니다.

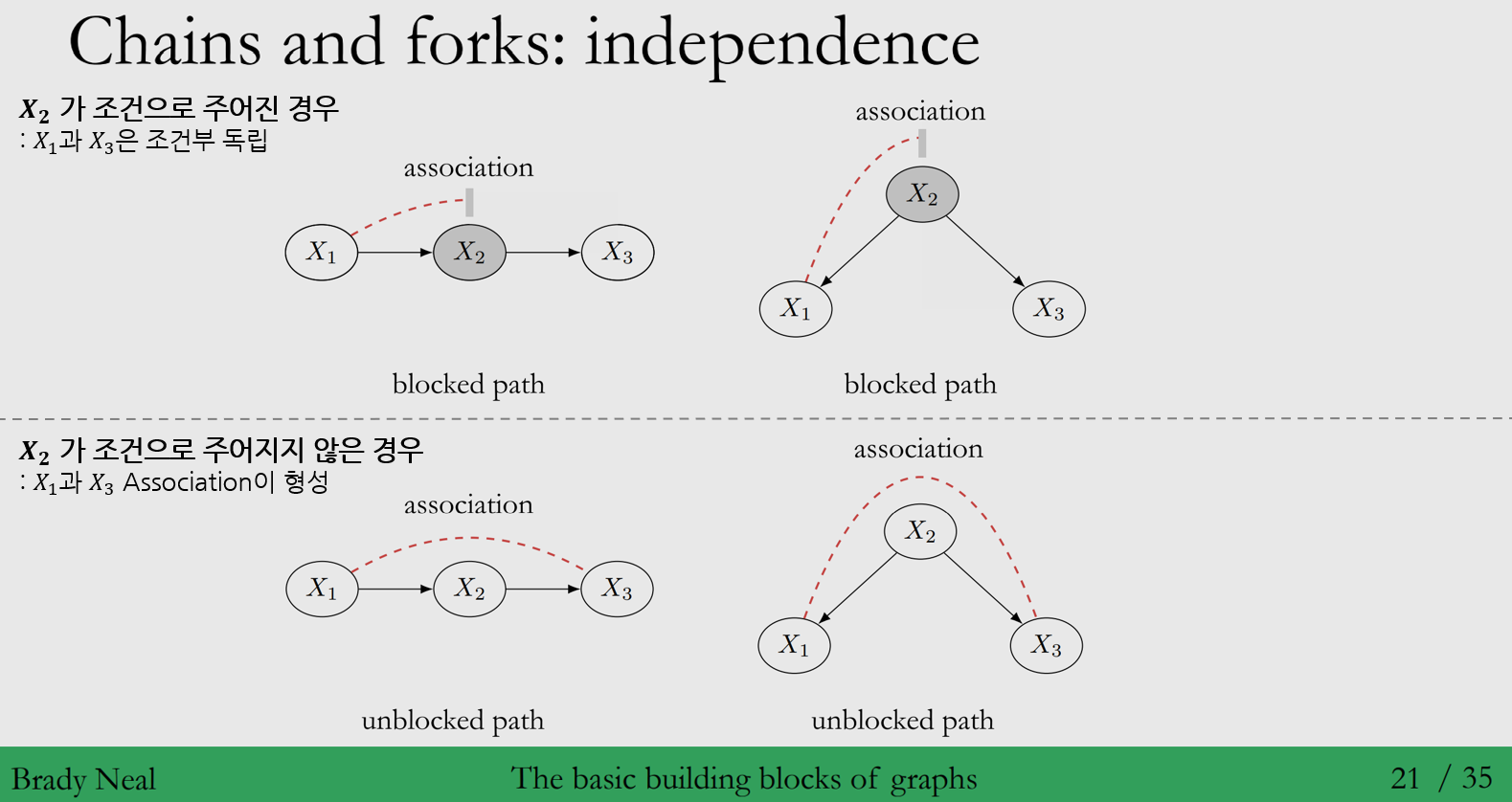

• Chains & Forks : 3개의 노드로 구성된 DAG 중 Chain, Fork는 동일한 Dependency 성질을 보입니다.

◦  설명 :
    - $X_2$가 주어지지 않은 경우 :  $X_1,X_3$는 직접 연결되어있지는 않지만, 연관성은 존재합니다.
       → $X_1$에서 $X_3$로 가는 통로가 차단되어 있지 않아, 그대로 정보가 $X_3$까지 흐르게 됩니다.
            (Unblocked Path)

    - $X_2$가 주어진 경우 :  $X_1,X_3$는 조건부 독립입니다. (연관성은 사라지게 됩니다)
       → $X_1$에서 $X_3$로 가는 통로가 차단되어 있어,  $X_1$에 있는 정보가 더이상 흐르지 않게 됩니다.
            (Blocked Path)

◦  목표 : Causal association이외의 Non-causal association 영향을 제거 (Path 차단)
    - Chains : Mediator (매개변수)를 통제
    - Forks : Confounder (교란변수)를 통제

◦  사례 :
    - Chains : 위에서 이야기한 사례인 "지능 → 성적 → 장학금 수여" 이라는 DAG를 생각해봅시다.
       → 만약 성적을 알고 있다면, 지능과 장학금 수여에 대한 연관성은 더이상 존재하지 않게 됩니다!
            < 성적을 알고 있고, 그에 따라서 장학금을 수여 받게된 것이기 때문이죠 >

    - Forks : $X_1,X_2,X_3$가 연관되어 있는 Fork 형태를 선형 모형으로 이해 해봅시다!
       → $X_1=X_2+{ϵ}_1$. $X_3=X_2+{ϵ}_2$
       → $X_2\perp {ϵ}_1,{ϵ}_2$ / ${ϵ}_1\perp {ϵ}_2$
       → $X_2=x$ 로 주어진다면, $x+{ϵ}_1\perp x+{ϵ}_2$
            즉, $X_1$과 $X_3$는 조건부 독립입니다.!

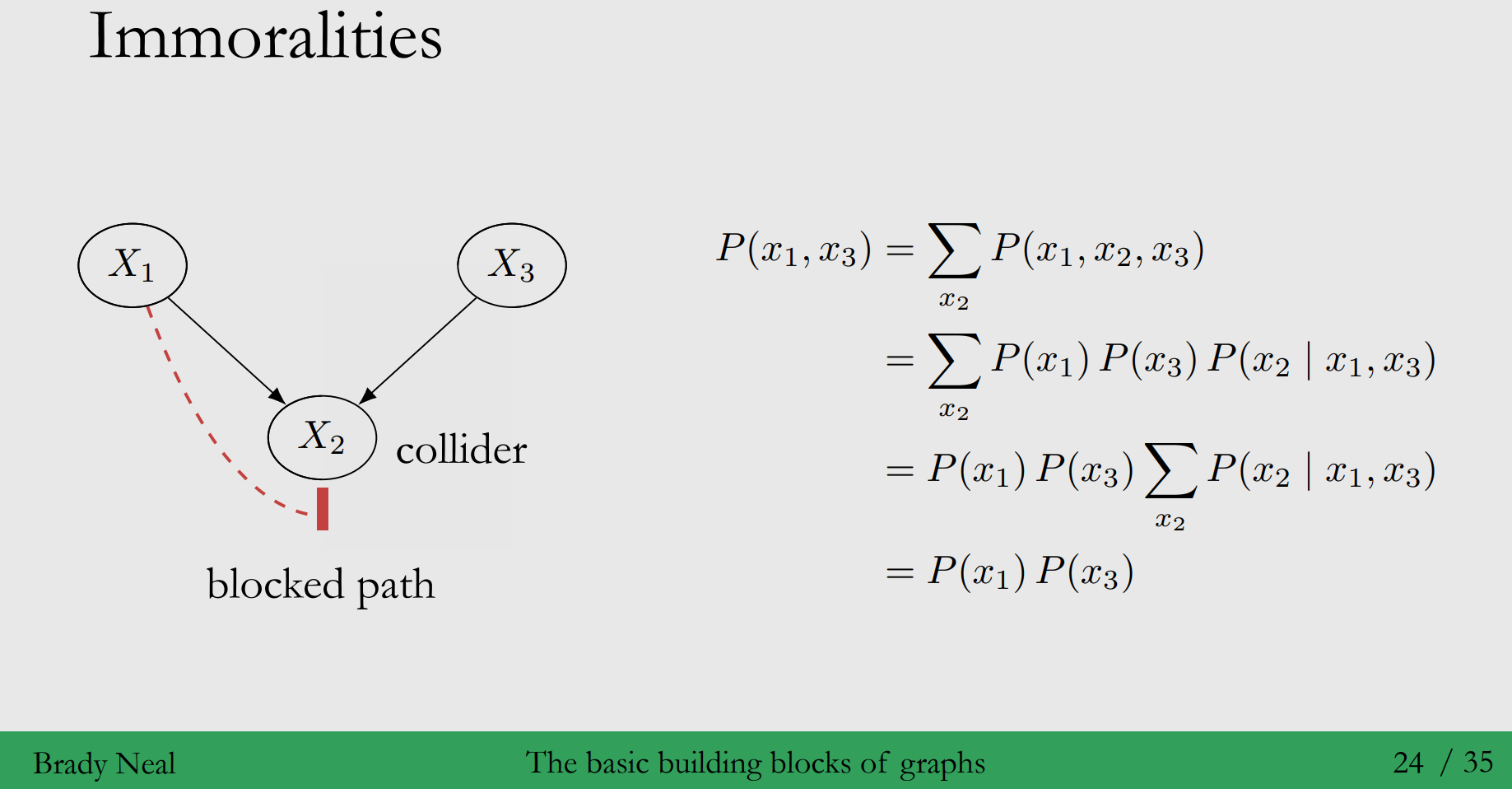

• Coliders(Immoralities) and their Descendants :

◦  Immoralities vs Chains & Forks :
    - Immoralities는 앞에서 설명한 Chains과 Forks와 다른 구조를 가집니다.
    - $X_1$과 $X_3$에 공통으로 영향받는 변수인 $X_2$가 주어진다면, $X_1$과 $X_3$에 연관성이 생기게 됩니다.


◦  목표 : Causal association이외의 Non-causal association영향을 제거 (Path를 차단하지 않음)
    - Immoralities : Collider를 통제하게 되면, Association이 형성되므로 통제하지 X

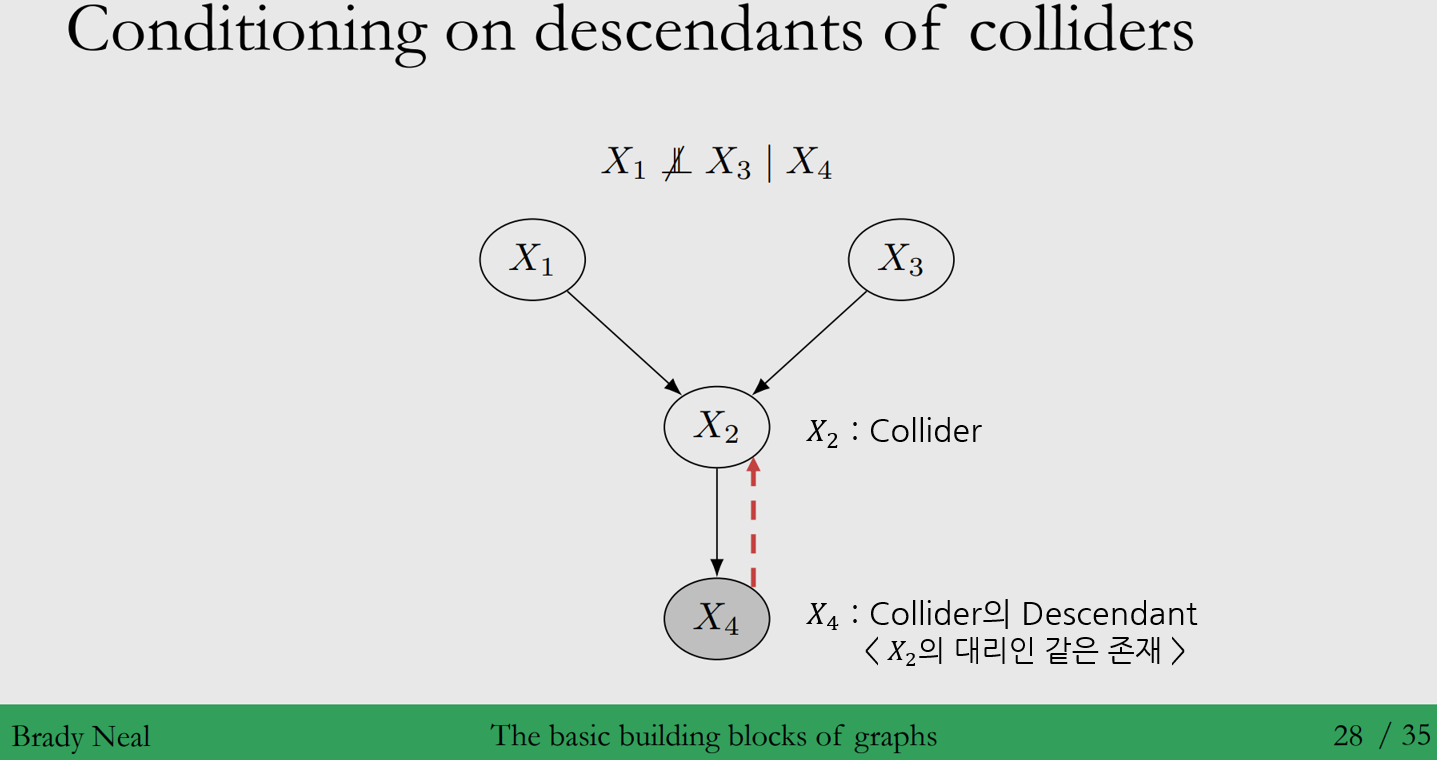

◦  만약 Collider의 자손 (Descendents)이 주어졌다면, 어떻게 될까요?
    - $X_4$가 주어진 경우, $X_1$과 $X_3$는 더 이상 독립이 아니게 됩니다!

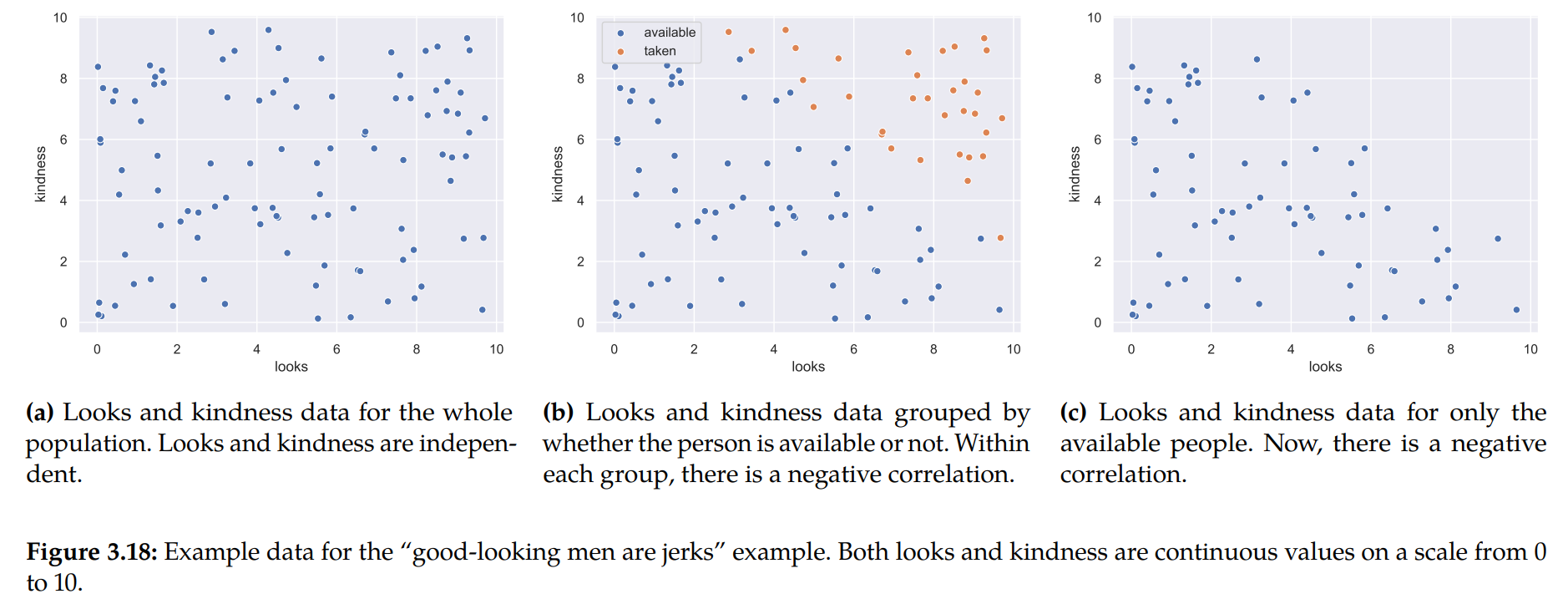

◦  사례 1 : 잘생긴 사람들은 무례한가요?
    - $X_2$ (연애여부)를 통제하지 않았을 때 : 외모 ($X_1$)와 친절함 ($X_3$)은 독립에 가깝습니다.
    - $X_2$ (연애여부)를 통제하지 했을 때 : 연애여부를 안다면 ($X_2$),  연애를 하지 않는 사람들은 외모와 친절함과
       음의 상관관계를 가지는 것을 확인해볼 수 있습니다...!

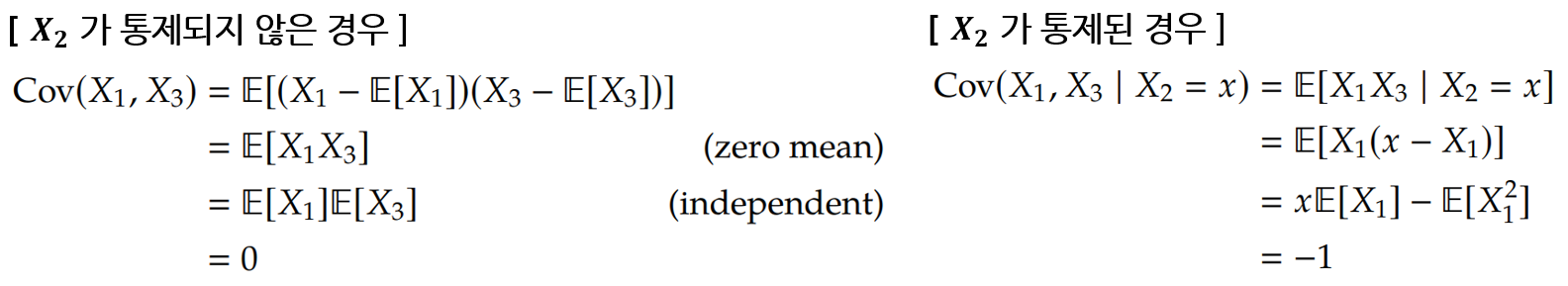

◦  사례 2 : 아래와 같은 Data Generating Process를 살펴봅시다.
    - $X_1$ ~ $N(0,1)$, $X_2$ ~ $N(0,1)$, $X_2=X_1+X_3$
    - $X_2$가 조건으로 주어지지 않은 경우, 공분산은 0 (독립)
    - $X_2$가 조건으로 주어진 경우, 공분산은 -1 (음의 상관관계)

(5) D-separation

• 일반적인 인과 모형은 앞에서 배운 Building Blocks (Chains, Forks, Immoralities) 처럼 단순하게 구성되어 있지 않아요.
  따라서 복잡한 인과모형에 적용할 수 있는 규칙에 대해 확인해보도록 하겠습니다.

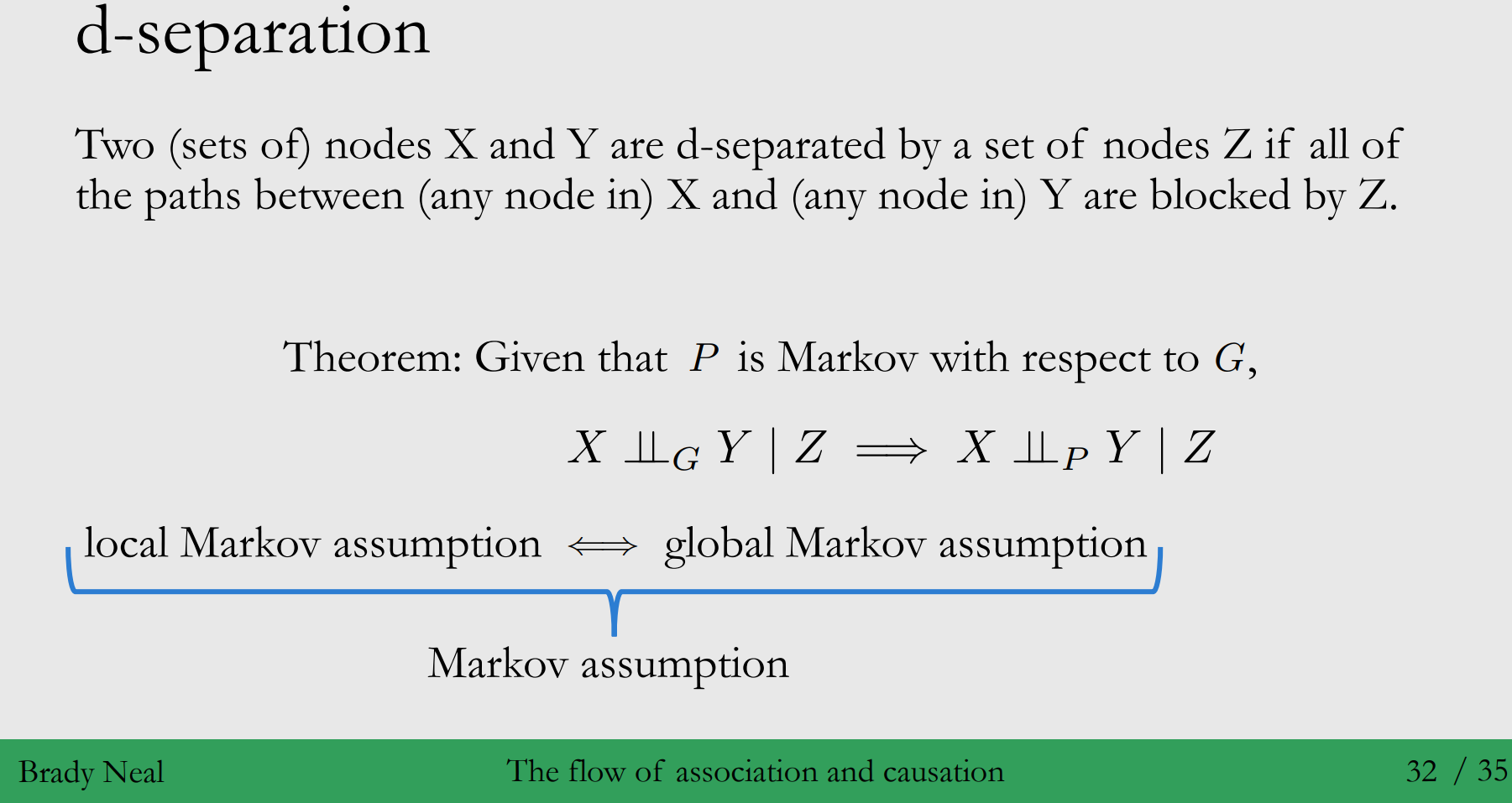

• D-separation :

◦  정의 : 두 노드의 집합 $X$, $Y$ 사이의 모든 경로(Path)가 노드 집합 $Z$에 의해 차단되는 경우,
     $X$와 $Y$는 $Z$에 의해 d-separation 된다고 말합니다.

◦  의미 :
    - 그래프 상에서 확인할 수 있는 d-separation은 확률분포 상 조건부 독립을 의미해요
    - d-separation은 Local Markov assumption보다 더 광범위하므로 Global Markov assumption(dependencies)
      라고도 해요. 이 경우에는 Local과 Global을 구분하지 않고 Markov assumption이라고 합니다...!

     → 복잡한 그래프 구조에서 d-separated 되는 경우를 알아야하고 d-separated에서 나오는
          blocked path를 통해 confounding association 효과를 제거해야 합니다!

     → Graphical models에서 조건부 독립의 가정/성질(local Markov assumption, d-separated)은
         확률분포의 분해와 연결됩니다.

◦  예시 :
    - $T$와 $Y$는 $\{M_1,W_2,X_2\}$가 주어진 경우, d-separated 될까요?
    - $T$와 $Y$는 $\{M_1,W_2,X_1,X_2\}$가 주어진 경우, d-separated 될까요?
       → 정답은 댓글로 달아주세요!

To be continued) 배운 Causal Graphs를 활용해 일반화된 방법인 Strcutural Causal Models에 대해 배울 예정입니다.

Reference

◦ Lecture Notes
   - Bayesian Networks 강의 자료 (카네기 멜론 Uni) [Link]
◦ Books
   - Probabilistic graphical models principles and techniques [Link]
◦ Blogs
   - Collider 관련 적용 NCSoft 적용 사례 [Link]
